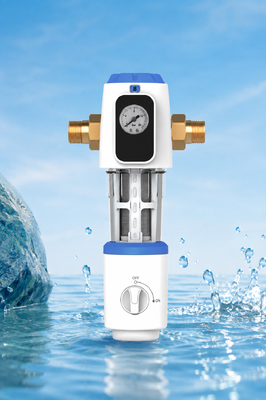

Volledige huis sediment water voorfilter 40 micron SUS316L roestvrijstalen gaas BriskSpring N1-2C-BS

Productoverzicht

De N1-2C-BS is ontworpen voor installatie bij een compatibele waterinlaat voor huishoudelijk of licht commercieel gebruik.

Water passeert het SUS316L roestvrijstalen gaas, dat helpt bij het onderscheppen van zichtbaar sediment en zwevende deeltjes voordat het water de leidingen en waterapparatuur verderop bereikt.

De geïntegreerde drukmeter stelt gebruikers in staat de bedrijfsdruk te observeren. Tijdens onderhoud ondersteunt de handmatige schraap- en drainageconstructie de reiniging van het filterscherm en de afvoer van sediment.

Belangrijkste kenmerken

Meerdere filtratieprecisie-opties

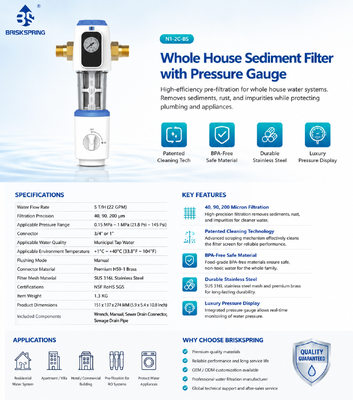

Het productblad vermeldt drie beschikbare filtratieprecisie-opties:

• 40 micron
• 90 micron
• 200 micron

De uiteindelijke filtratieconfiguratie moet worden geselecteerd op basis van de projectvereisten en wateromstandigheden.

5 T/H vermelde waterdoorstroming

De vermelde waterdoorstromingssnelheid is 5 T/H of 22 GPM voor compatibele gemeentelijke watersystemen voor het hele huis en voor licht commercieel gebruik.

Geïntegreerde drukmeter

De aan de voorzijde gemonteerde drukmeter biedt directe observatie van de systeemdruk tijdens bedrijf.

Herbruikbaar SUS316L filtergaas

Het filtergaas is gemaakt van SUS316L roestvrij staal en kan worden gereinigd voor herhaaldelijk gebruik. De frequentie van onderhoud is afhankelijk van de werkelijke waterkwaliteit en de ophoping van sediment.

Handmatig schrapen en afvoeren

De interne schraap- en afvoercomponenten ondersteunen handmatige reiniging van de filtereenheid en afvoer van opgehoopt sediment.

H59-1 messing connectorcomponenten

Het belangrijkste connectormateriaal is H59-1 messing.

Twee aansluitmaten

De beschikbare aansluitmaten zijn 3/4 inch en 1 inch.

Onderhoudbare modulaire structuur

De structurele tekening toont aparte filterbehuizing, filtereenheid, afdichtingscomponenten, afvoercomponenten, drukmeterbehuizing en verbindingsdelen voor inspectie en onderhoud.

Technische specificaties

Belangrijkste structurele componenten

• Messing connectorassemblage
• Geïntegreerde drukmeter
• Voor- en achterhuisafdekkingen
• Filterbehuizing
• SUS316L filterschermassemblage
• Schraap- en afvoerkeuringsassemblage
• Handmatige bedieningsknop
• Kogelkraan
• EPDM O-ringen
• PTFE pakking
• Zeskantmoer en connectorcomponenten

Werkingsprincipe

Gemeentelijk kraanwater komt de connectorassemblage binnen en stroomt door het geselecteerde SUS316L roestvrijstalen filtergaas.

Zichtbaar sediment en zwevende deeltjes worden tegengehouden door het filterscherm. Het gefilterde water gaat vervolgens naar het leidingensysteem verderop.

De drukmeter geeft een visuele drukindicatie tijdens bedrijf. Wanneer onderhoud nodig is, kan de handmatige bedienings- en afvoerstructuur worden gebruikt om het schrapen en de sedimentafvoer te ondersteunen.

Dit product is bedoeld voor sedimentvoorfiltratie. Het wordt niet gepresenteerd als een waterontharder, actief koolfilter, desinfectieapparaat of omgekeerde-osmose-systeem.

Productvoordelen

Selecteerbare filtratieconfiguratie

De beschikbaarheid van 40, 90 en 200 micron opties stelt distributeurs en projectkopers in staat om verschillende voorfiltratieniveaus te selecteren.

Doorstromingscapaciteit voor het hele huis

De vermelde doorstromingssnelheid van 5 T/H ondersteunt compatibele residentiële en licht commerciële waterinlaatsystemen.

Handige drukobservatie

De geïntegreerde meter helpt gebruikers de bedrijfsdruk te observeren zonder een aparte externe meter te installeren.

Herbruikbaar filterelement

Het SUS316L gaas kan worden gereinigd en hergebruikt, waardoor de afhankelijkheid van frequent vervangen grove sedimentpatronen wordt verminderd.

Handmatige onderhoudsstructuur

Het product maakt gebruik van een mechanisch handmatig spoel- en schraapsysteem en vereist geen elektrische stroomaansluiting.

Compact geïntegreerd ontwerp

De drukmeter, filterbehuizing, schraapstructuur en afvoerregeling zijn geïntegreerd in één verticale unit.

Aanbevolen toepassingen

• Voorfiltratie van gemeentelijk kraanwater voor het hele huis
• Residentiële waterinlaatsystemen
• Waterleidingsystemen voor appartementen en villa's
• Licht commerciële waterinlaatsystemen
• Voorfiltratie van sediment stroomopwaarts vóór waterapparatuur verderop
• Leiding- en waterbehandelingsdistributieprojecten

Installatiehandleiding

Bevestig vóór installatie:

• Vereiste filtratieprecisie
• Vereiste aansluitmaat
• Waterdoorstromingsrichting
• Beschikbare verticale installatieruimte
• Systeemdruk
• Afvoerpositie
• Onderhoudsruimte
• Compatibiliteit met de bestaande leiding

De unit moet worden geïnstalleerd volgens de meegeleverde handleiding. De bedieningsknop en de afvoerverbinding moeten toegankelijk blijven voor bediening en onderhoud.

Onderhoudshandleiding

Inspecteer het filter regelmatig op basis van de werkelijke sedimentophoping.

De frequentie van onderhoud kan afhangen van:

• Lokale waterkwaliteit
• Geselecteerde filtratieprecisie
• Sedimentconcentratie
• Huishoudelijk waterverbruik
• Bedrijfsdruk
• Veranderingen in waterdoorstroming

Gebruik de meegeleverde sleutel en volg de producthandleiding bij het openen of onderhouden van de behuizing. Controleer O-ringen en afdichtingscomponenten tijdens onderhoud en installeer ze correct opnieuw voordat u de waterdruk herstelt.

Veelgestelde vragen

Welke filtratieprecisie-opties zijn beschikbaar?

Het productblad vermeldt 40, 90 en 200 micron opties.

Wat voor soort water is geschikt?

De vermelde toepasselijke waterkwaliteit is gemeentelijk kraanwater.

Wat is de vermelde waterdoorstromingssnelheid?

De vermelde doorstromingssnelheid is 5 T/H of 22 GPM.

Bevat het product een drukmeter?

Ja. Een drukmeter is geïntegreerd in het voorste gedeelte van het product.

Is het filter automatisch?

Nee. De vermelde spoelmodus is handmatig.

Vereist het elektriciteit?

Er wordt geen elektrisch systeem getoond of vermeld.

Wat is het materiaal van het filtergaas?

Het filtergaas is gemaakt van SUS316L roestvrij staal.

Welke aansluitmaten zijn beschikbaar?

De vermelde aansluitmaten zijn 3/4 inch en 1 inch.

Welke accessoires zijn inbegrepen?

De vermelde accessoires zijn een sleutel, handleiding, rioolafvoerconnector en afvoerbuis.
