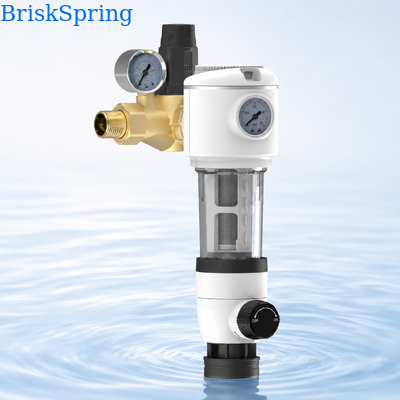

BriskSpring N1-8A-BS 40 Micron Sediment Pre-Filter met dubbele drukbewaking en handmatig terugspoelen
Productoverzicht
De N1-8A-BS is ontworpen voor installatie bij de belangrijkste waterinlaat vóór de waterleiding en de watervoorziening stroomafwaarts.
Stedelijk kraanwater gaat door het 40 micron roestvrijstalen filtermaas, dat zichtbare sedimenten, roestdeeltjes, buizen en zwevende deeltjes onderschept.
Twee drukmeters zijn geïntegreerd in de productstructuur voor een gemakkelijke drukwaarneming.De handmatige spoel- en schraapcomponenten ondersteunen routine reiniging en sedimentontlading zonder elektriciteit.
Belangrijkste kenmerken
Voorfiltratie van sedimenten van 40 micron
Het herbruikbare SUS316L filterscherm uit roestvrij staal biedt een geselecteerde filtratieprecisie van 40 micron voor compatibele toepassingen voor het hele huis.
Monitoring van dubbele druk
Het product is voorzien van twee drukmeters op verschillende plaatsen in de montage, waardoor de gebruikers tijdens de werking de drukomstandigheden kunnen observeren.
De exacte bewakingsfunctie van elke meter moet worden bevestigd voordat de inlaat- en uitlaatdrukclaims worden gepubliceerd.
4 m3/h waterstroom
De aangegeven waterstroom is 4 m3/h of 17,6 GPM, en ondersteunt compatibele woon- en lichte commerciële stedelijke watersystemen.
Handmatig terugwassen en afvoeren
Het productblad vermeldt de spoelmodus als handmatig. De schraapcomponenten en de drainagestructuur ondersteunen het verwijderen van opgehoopte sediment tijdens het onderhoud.
Verwijderingswijdte
Er wordt een herinneringswiel voor afvalwater getoond als productfunctie om gebruikers te helpen bij het beheren van routinematige spoelplannen.
Dit is een onderhoudsherinneringsfunctie en mag niet worden beschreven als automatisch spoelen.
SUS316L roestvrij staal gaas
Het filterelement maakt gebruik van SUS316L roestvrij staal voor een wasbare en herbruikbare sedimentfiltratieconstructie.
H59-1 Verbindingsonderdelen van koper
Het belangrijkste verbindingsmateriaal is hoogwaardig H59-1 messing.
Flexible aansluitingsmogelijkheden
Het product is verkrijgbaar met 3/4 inch of 1 inch aansluitingen.
Technische specificaties
| Artikel 1 |
Specificatie |
| Modelnummer |
N1-8A-BS |
| Productsoort |
Voorfilter voor sediment van het gehele huis |
| Toepasselijke waterkwaliteit |
Stedelijk kraanwater |
| Filtratieprecisie |
40 micron |
| Waterstroom |
4 m3/h / 17,6 GPM |
| Toepasselijk drukbereik |
0.15-1,0 MPa / 21,8-145 PSI |
| Grootte van de verbinding |
3/4 inch of 1 inch |
| Spoelmodus |
Handleiding |
| Bewaking van de druk |
Dubbele drukmeters |
| Verbindingsmateriaal |
H59-1 Messing |
| Filtermaasmateriaal |
SUS316L roestvrij staal |
| Toepasselijke omgevingstemperatuur |
+1 C tot +40 C / 33,8 F tot 104 F |
| Afmetingen van het product |
160 x 80 x 270 mm |
| Gewicht van het artikel |
2.2 kg |
| Ingesloten componenten |
Schakel, handleiding, afvoerverbinding en afvoerbuis |
| Informatie over de naleving |
NSF, RoHS en SGS informatie getoond, exacte model dekking moet worden geverifieerd |
Belangrijkste structurele onderdelen
- Tongverbinding
- Hex-noot
- Afdichtingspakking
- O-vormige afdichting
- Hoofdhoofdcomponent
- Voorblad
- Achterblad
- Filterflescomponent
- SUS316L filtermaascomponent
- Schrapen van onderdelen
- Dubbele drukmeters
- Handmatige afvoerregeling
Werkingsbeginsel
Stedelijk kraanwater komt binnen via de messingverbinding en gaat door het 40 micron SUS316L roestvrijstalen gaas.
Zichtbare sedimenten en opgehangen deeltjes worden door het filterscherm vastgehouden voordat het water verder in het stroomopwaarts gelegde sanitair systeem terechtkomt.
Tijdens het onderhoud bedient de gebruiker de handmatige schraap- en afvoerstructuur om het opgehoopte sediment los te maken en af te voeren.
Dit product is bestemd voor de prefiltratie van sedimenten en wordt niet aangeboden als waterverzachter, actiefkoolfilter, omgekeerd osmose-systeem of desinfectieapparaat.
Voordelen van het product
Bescherming van het hele huis
Het filter kan worden geïnstalleerd voor de loodgieter, de waterverwarmer en de compatibele waterzuiveringsapparatuur om de belasting van ruw sediment te verminderen.
Bewaking van de druk op twee plaatsen
De dubbele filterconstructie geeft meer drukinformatie dan een standaard eenmalige voorfilter.
Wasbaar filterelement
Het SUS316L-maas kan worden gereinigd en hergebruikt.
Handmatige bediening zonder elektriciteit
De vermelde spoelmodus is handmatig en er is geen elektrische regelaar getoond.
Compacte geïntegreerde structuur
De vermelde afmetingen zijn 160 x 80 x 270 mm en bevatten filtratie-, drukwaarneming-, schrapen- en afvoerfuncties in één eenheid.
Ontwerp van onderhoudscomponenten
De bouwbeschrijving toont afzonderlijke deksels, afdichtingsonderdelen, filterfles, filtermaas en schraaponderdelen voor inspectie en onderhoud.
Aanbevolen toepassingen
- Voorfiltratie van kraanwater voor het hele huis
- Hoofdwaterinlaatsystemen voor woningen
- Appartementen en villa's
- Lichte commerciële watervoorzieningssystemen
- Bescherming tegen sedimenten voor waterverwarmers
- Bescherming voor waterzuiveringsapparatuur stroomafwaarts
- Projecten voor sanitaire installaties en waterzuivering
Installatiegids
Voor de installatie bevestig:
- Vereiste verbindingsgrootte
- BSPP, BSPT, NPT of andere draadstandaard
- Mannelijke en vrouwelijke verbinding
- Richting van de waterstroom
- Beschikbare installatiebevoegdheid
- Routing van de afvoerbuis
- Systeemdruk
- Positie van beide drukmeters
- Operatieruimte voor de controle van het schrapen en het afvoeren
Installeer het filter volgens de bijgeleverde handleiding en houd het afvoergedeelte toegankelijk voor onderhoud.
Onderhoudsrichtlijnen
Controleer het filter regelmatig op basis van de werkelijke ophoping van sediment en veranderingen in de waterstroom.
De frequentie van het onderhoud kan afhangen van:
- Lokale waterkwaliteit
- Sedimentconcentratie
- Waterverbruik van huishoudens
- Werkdruk
- De waarde van de drukmeter
- Veranderingen in de stroomafwaartse stroom
Gebruik de aanwijzingswiel voor afvalwater als hulpmiddel bij het plannen van het onderhoud.
Veelgestelde vragen
Is dit filter automatisch?
Nee, in de parametertabel staat dat de spoelmodus handmatig is.
Wat doet de afvalwater-aankondiging?
Het wordt gepresenteerd als een herinneringsfunctie voor de routine-afvoer van sedimenten.
Wat is de filtratieprecisie?
De vermelde filtratieprecisie is 40 micron.
Wat is de aangegeven doorstroming?
De vermelde doorstroming is 4 m3/h of 17,6 GPM.
Welke waterbron is geschikt?
In het productblad staat een lijst van gemeentelijk kraanwater.
Heeft het product twee drukmeters?

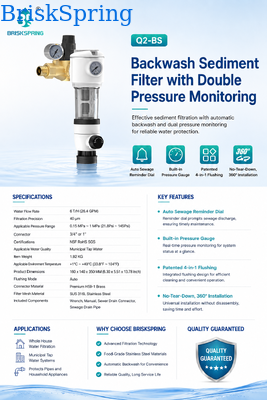

De productfoto en de marketingpagina tonen dubbele drukbewaking.
Heeft het elektriciteit nodig?
Er is geen elektrische energie vereist en de vermelde spoelstand is handmatig.
Welke verbindingsgroottes zijn er beschikbaar?
De genoteerde maten zijn 3/4 inch en 1 inch.
Welke accessoires zijn er inbegrepen?
De vermelde toebehoren omvatten een moersleutel, een handleiding, een afvoerverbinding en een afvoerpijp.
