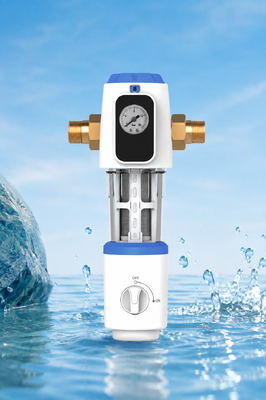

BriskSpring N1-2C-BS Voorfilter voor sedimenten voor het hele huis met 40 micronfiltratie en SUS316L roestvrijstalen gaas

Productoverzicht

De N1-2C-BS is ontworpen voor installatie bij een compatibele huishoudelijke of lichte commerciële waterinlaat.

Het water gaat door het roestvrijstalen gaas van SUS316L, dat helpt zichtbare sedimenten en ophangende deeltjes te onderscheppen voordat het water stroomopwaarts de sanitaire installaties en watervoorzieningen bereikt.

De geïntegreerde drukmeter stelt de gebruikers in staat de werkdruk te observeren. Tijdens het onderhoud ondersteunt de handmatige schraap- en afvoerstructuur het reinigen van het filterscherm en het afvoeren van sedimenten.

Belangrijkste kenmerken

Meerdere filtratieprecisie-opties

In het productblad worden drie beschikbare filtractieprecisieopties vermeld:

• 40 micron
• 90 micron
• 200 micron

De definitieve filtratieconfiguratie moet worden gekozen op basis van de projectvereisten en de wateromstandigheden.

5 T/h genoteerde waterstroom

De vermelde waterstroom is 5 T/H of 22 GPM voor compatibele watervoorzieningssystemen voor het hele huis en voor lichte commerciële stedelijke watervoorzieningen.

Geïntegreerde drukmeter

De aan de voorzijde gemonteerde drukmeter zorgt voor directe waarneming van de systeemdruk tijdens de werking.

herbruikbaar SUS316L filtermaas

Het filtermaas is gemaakt van SUS316L roestvrij staal en kan worden gereinigd voor herhaald gebruik.

Handmatig schrapen en afvoeren

De interne schraap- en afvoercomponenten ondersteunen handmatig reinigen van de filterinstallatie en het afvoeren van opgehoopte sediment.

H59-1 Verbindingsonderdelen van koper

Het belangrijkste connectormateriaal is genoemd als H59-1 messing.

Twee verbindingsgroottes

De beschikbare verbindingsgroottes zijn vermeld als 3/4 inch en 1 inch.

Gebruikbare modulaire structuur

De bouwbeschrijving toont afzonderlijke filterbehuizing, filterassemblage, afdichtingscomponenten, drainagecomponenten, drukmeterbehuizing en aansluitingen voor inspectie en onderhoud.

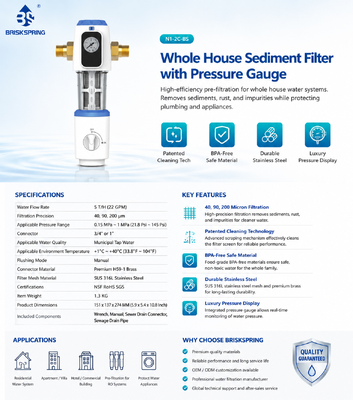

Technische specificaties

Belangrijkste structurele onderdelen

• Verbindingsstukken van koper
• Geïntegreerde drukmeter
• Voor- en achterkant van de behuizing
• Filterbehuizing
• SUS316L-filterschermmontage
• Montage van schraper- en afvoerdichtingen
• Handmatig bedieningsknop
• Koelklep
• EPDM-O-ringen
• PTFE-pakking
• Hex-noot en verbindingsonderdelen

Werkingsbeginsel

Stedelijk kraanwater komt in de verbindingsinstallatie en stroomt door het geselecteerde SUS316L filterscherm van roestvrij staal.

Het gefilterde water gaat vervolgens door naar het stroomafwaartse loodgietersysteem.

De drukmeter geeft een visuele drukindicatie tijdens het gebruik.de handmatige besturing en drainageconstructie kunnen worden gebruikt om het schrapen en het loslaten van sedimenten te ondersteunen.

Dit product is bestemd voor de prefiltratie van sedimenten en wordt niet aangeboden als waterverzachter, actiefkoolfilter, desinfectieapparaat of omgekeerd osmose systeem.

Voordelen van het product

Selecteerbare filtratieconfiguratie

De beschikbaarheid van opties van 40, 90 en 200 micron stelt distributeurs en projectkopers in staat om verschillende prefiltratieniveaus te selecteren.

Volledige stroomcapaciteit van het huis

De vermelde 5 T/H-stroomstroom ondersteunt compatibele residentiële en lichte commerciële waterinlaatsystemen.

Behoorlijke drukwaarneming

De geïntegreerde meter helpt gebruikers de werkdruk te waarnemen zonder een aparte externe meter te installeren.

Herbruikbaar filterelement

Het SUS316L-maas kan worden gereinigd en hergebruikt, waardoor de afhankelijkheid van vaak vervangende grove sedimentpatronen wordt verminderd.

Handmatige onderhoudsstructuur

Het product maakt gebruik van een mechanisch handmatig spoel- en schrapsysteem en vereist geen elektrische aansluiting.

Compact geïntegreerd ontwerp

De drukmeter, de filterbehuizing, de schraperstructuur en de afvoerregeling zijn in één verticale eenheid geïntegreerd.

Aanbevolen toepassingen

• Voorfiltratie van kraanwater voor het hele huis
• Residentiële waterinlaatsystemen
• Watervoorziening voor appartementen en villa's
• Lichte commerciële inlaatwatersystemen
• Upstream-filtratie van sedimenten voor stroomafwaartse waterapparatuur
• Projecten voor sanitaire installaties en waterzuivering

Installatiegids

Voor de installatie bevestig:

• Vereiste filtratieprecisie
• Vereiste verbindingsgrootte
• Richting van de waterstroom
• Beschikbare verticale installatieruimte
• Systeemdruk
• Drainagepositie
• Onderhoudsbevoegdheid
• Verenigbaarheid met de bestaande pijpleiding

De eenheid moet volgens de bijgeleverde handleiding worden geïnstalleerd.

Onderhoudsrichtlijnen

Controleer het filter regelmatig op basis van de werkelijke sedimentophoping.

De frequentie van het onderhoud kan afhangen van:

• Lokale waterkwaliteit
• Geselecteerde filtratieprecisie
• Sedimentconcentratie
• Waterverbruik van huishoudens
• Werkdruk
• Veranderingen in de waterstroom

Gebruik de bijgeleverde sleutel en volg de producthandleiding bij het openen of onderhouden van de behuizing.Controleer tijdens het onderhoud de O-ringen en de afdichtingscomponenten en installeer ze correct voordat de waterdruk wordt hersteld.

Veelgestelde vragen

Welke filtratieprecisieopties zijn beschikbaar?

Het productblad bevat een lijst met opties voor 40, 90 en 200 micron.

Welk soort water is geschikt?

De in de lijst vermelde toepasselijke waterkwaliteit is gemeentelijk kraanwater.

Wat is de aangegeven waterstroom?

De vermelde doorstroming is 5 T/H of 22 GPM.

Bevat het product een drukmeter?

Ja, een drukmeter is geïntegreerd in de voorkant van het product.

Is het filter automatisch?

De vermelde spoelmodus is handmatig.

Heeft het elektriciteit nodig?

Er is geen elektrisch systeem getoond of vermeld.

Wat is het filtermaasmateriaal?

Het filtermaas is gemaakt van SUS316L roestvrij staal.

Welke verbindingsgroottes zijn er beschikbaar?

De vermelde verbindingsgroottes zijn 3/4 inch en 1 inch.

Welke accessoires zijn er inbegrepen?

De vermelde toebehoren omvatten een moersleutel, een handleiding, een afvoerverbinding en een afvoerpijp.
